高精度2D+3D AOI 检测设备

适用于半导体后道封测Die Bond和Wire Bond后Die表面缺陷检查,以及金线键合后的焊点和金线缺陷检测。

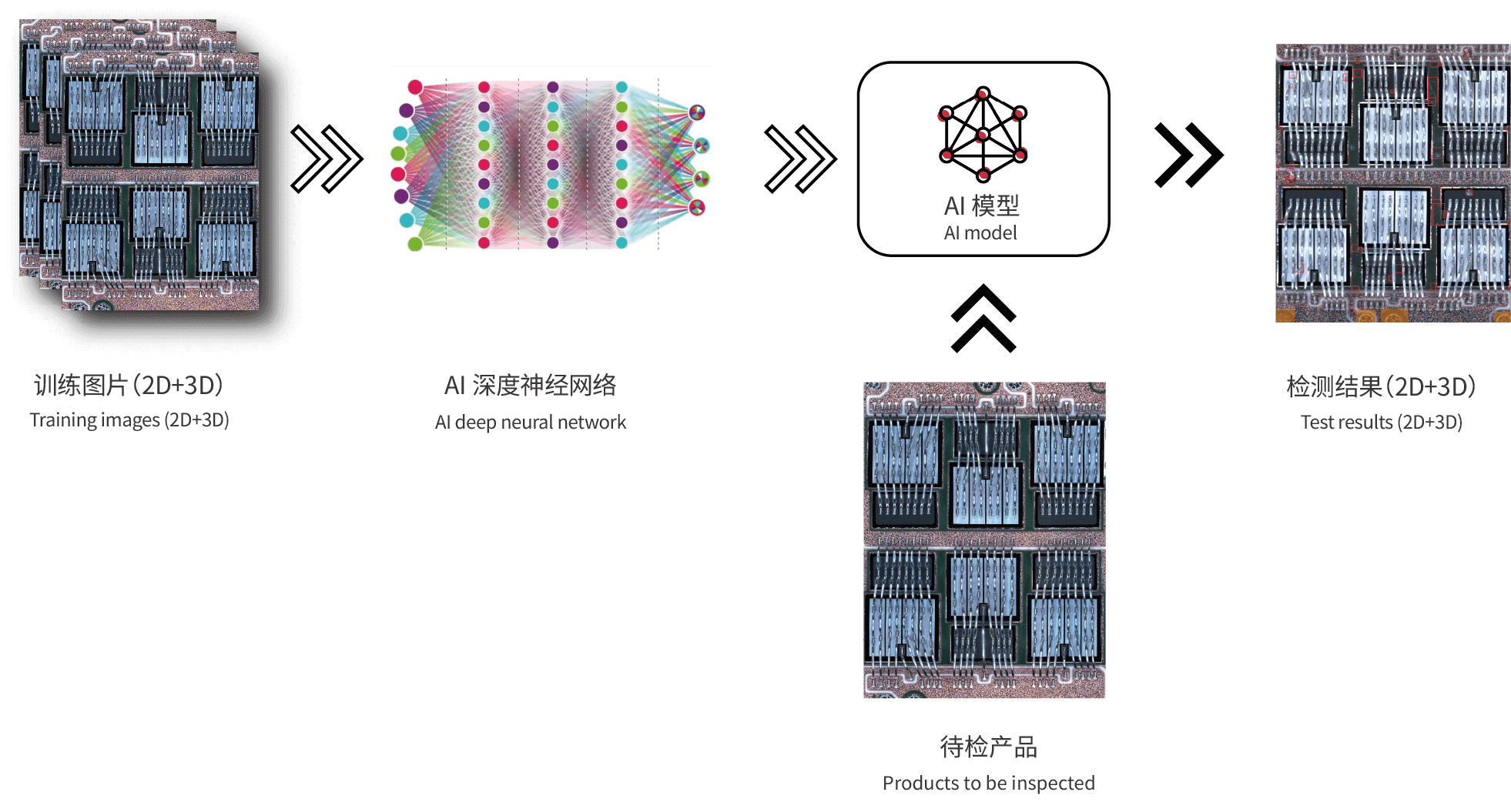

深度学习AI算法

1、灵活的定位算法,兼容不同背景和色差的产品。

2、高精度缺陷检测算法,包括图像增强、边缘检测、模板匹配等算法,能够精确识别微小的缺陷,如裂纹、划痕、异物和焊点缺陷等。

(1)图像增强:通过对比度调整等方法,提高图像质量,增强缺陷的可识别性

(2)边缘检测:利用如Canny等边缘检测算法,精确识别晶圆表面的边缘特征

(3)模板匹配:通过与标准模板进行比对学习,快速识别出不符合规范的区域

3、高精度量测算法,包括特征提取等算法,利用边界跟踪算法提取物体的轮廓信息,可以精确测量产品上各类特征(如接触孔、导线宽度、间距等)的尺寸。



-多重聚焦融合技术,可稳定还原 0.6 mil金线三维形貌

-配置 6500W 高速相机,像系分辨率高达 1.6 um

-业内领先的 AI 2.0 检测算法

-软件简单易用,集成自动编程功能


-相机配置:65MP

-光源配置:RGBW四色LED多角度光源(标配同轴光源)

-分辨率:3.2um

-检测精度:10um

-不良检出率:≥99%

-检测准确率:≥95%

-检测重复性:≥95%

-可检测缺陷:碰线、塌丝、甩丝、断丝、漏焊、重焊、焊线高度、线线距离、沾污、划伤、异物偏移、转角、翘片、有无、贴错芯片、崩边、崩角、多胶、少胶、爬胶高度...

-设备正常运行时间:24小时
